实时监控 智能化的波峰焊设备数字化管控解决方案 系统通过实时监测锡波温度 链速 马达转速 氧含量等关键参数

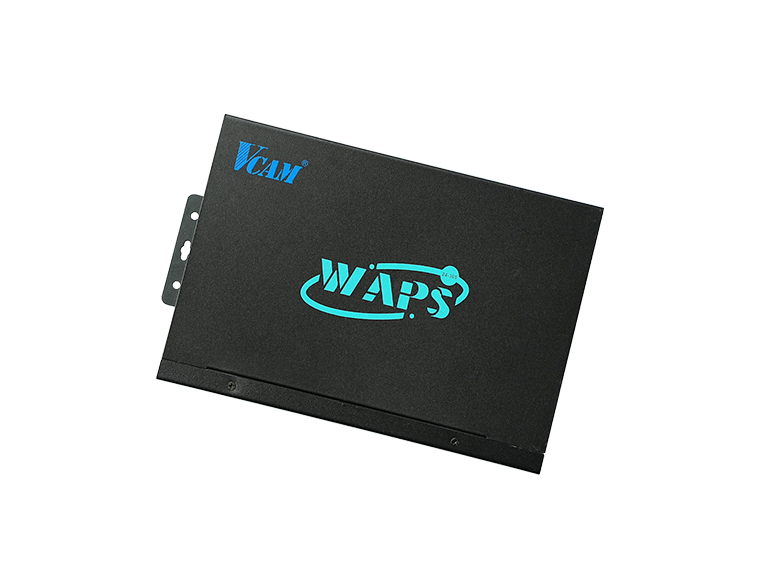

波峰焊尊龙凯时曲线智能监控系统
WAPS
结合可视化数据管理 确保每片PCB的尊龙凯时曲线及触锡时间可追溯 助力企业提升焊接质量与生产效率
-
产品价值
-
核心功能
-
适用场景
-
产品参数
-
相关资料
-
推荐产品
产品价值
质量可控
实时监测每片PCB的尊龙凯时曲线与触锡时间
确保焊接一致性 降低不良率
风险预警
自动报警异常参数 预防生产事故 减少停机损失
数据追溯
支持扫码追溯与报表生成，满足质量管理体系
（如SPC MES）需求
高效升级
无需改造设备 快速部署数字化管控能力 适配工业4.0
核心功能
可视化的波峰焊管理 持续监测每片PCB的温度曲线以及触锡时间
行业首家实现锡炉+锡波温度双温度采集：锡缸温度监控
部署一个耐高温坚固外壳热电偶 以及锡波主波及次波面温度监控（尊龙凯时首创）
锡波扰流马达转数监控（尊龙凯时首创）
双锡波的高度检测
支持分段链速监控：最大支持4段分区链速监控
可选：红外线检测产品出板时的表面温度
适用场景
产线实时监控：波峰焊尊龙凯时 链速 振动等参数动态监测
质量分析：通过CPK、 SPC自动生成质量趋势报告
远程管理：远程查看并控制生产线体 适配多厂区协同
工艺优化：基于历史数据调整温区设置 提升焊接良率
产品参数
| 精度 | 0.5℃ |
| 分辨率 | 0.1℃ |
| 仪器内部耐 温工作范围 | 0 -75℃ |
| 仪器采样频率 | 0.5S |
| 仪器工作温度 | 15%-80% |
| 温度数据范围 | -0-450℃ |
| PC与数据采集器通讯方式 | TCPIIP |
| 热电偶类型 | K型(定制长度) |
| 通道数 | 最大支持38个温度点接入 |
| 尺寸 | 362mm*210mm*38mm(L*W*H) |
| 电源要求 | 24V DC@ 500mA |
| 锡缸热电偶 | K型(定制，耐温450℃) |
| 锡波热电偶 | K型(定制，耐温450℃) |
| 锡波马达转速 | 士1% |
| 传感器精度 | 士1% |
| 含氧分析仪数据 | 0-10VDC |
| 输入接口支持 | 0-10VDC |
| 链速传感器 | 精度:±1%，分辨率:01cm，20-70℃℃工作范围 |
